APH1000谐波保护器用户手册

            接入低压供电的非线性设备产生的谐波电流可分为的谐波和变化的谐波两大类。所谓的谐波电流是指由这种谐波的幅度不随时间变化，如视频显示设备和仪表等产生的谐波，这类设备对电网来说为恒定的负载。由激光打印机、复印机、微波炉等产生的各次谐波的幅值随时间变化，称之为波动的谐波，这类设备对电网来说是一个随时间变化的负载。

APH1000谐波保护器用户手册技术参数

额定电压：AC220V/380V/690V±30%

额定:50HZ±15% / 60HZ±15%

大脉冲电流12000A

钳位电压值：对2500V的浪涌电压，可在1000V下

抗浪涌电流：对2500V1的浪涌电压，浪涌电流不超过1000A

电路连接：三相星形 三相三角形

绝缘电阻：>50M

耐压: 导电部分与外壳间承受2000V(AC).历时1min,无击穿和闪络现象

接点容量:100A

保护 2KHZ-10MHZ

泄漏电流:1.527mA

温度范围:-30℃--70℃

存储温度：-40℃--85℃

相对湿度:<85%(20±5℃条件)

大气压力:52-108Kpa


功能特点

采用超微晶合金材料与引进的特别电路 ；

对高次谐波、高频噪声、脉冲尖峰、电涌等有极高的吸收作用 ；

随时跟踪电压、电流波形，矫正因谐波影响而产生畸变的电压、电流波形 ；

对操作过电压及雷击过电压有保护作用 ；

了用电设备的故障率，克服了由于谐波污染引起的高频 ；

装置本身几乎不耗电，具有较高的经济效益 ；

结构设计合理，接线简单，安装调试方便 ；

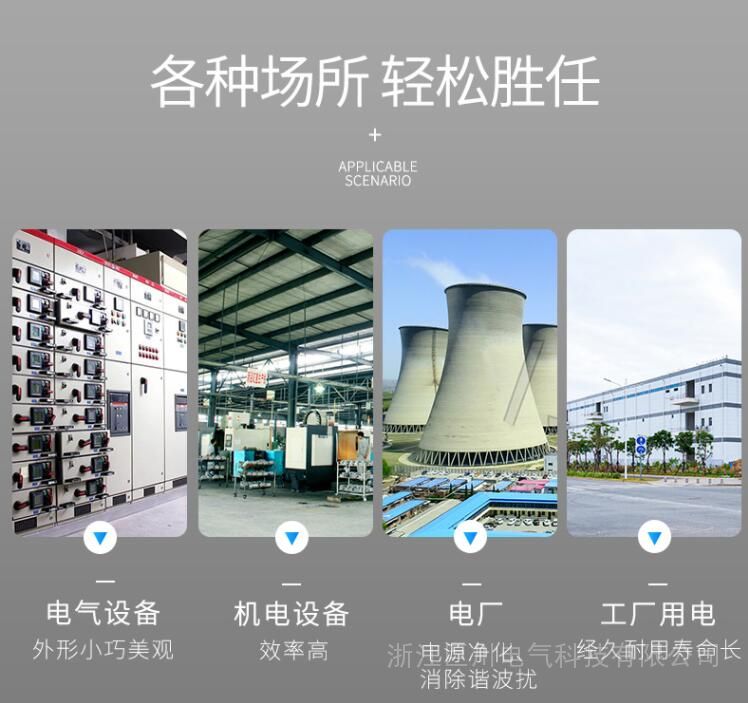

APH1000谐波保护器用户手册应用

计算机电子设备、PLC、电机、电器等芯片死机，寿命大幅缩水各类伺服马达等

可控硅整流装置 电子镇流装置 各类变频装置

电子调光装置 各类高压灯具（碘钨灯、灯、节能灯、日光灯等）

电脑供电 电脑网络 数字通讯设备 复印机、微波炉、录像机、电视机及各类充电器等日常办公生活用电器

不间断电源装置（UPS） 电梯、空调等

 谐波保护器安装与调试说明开机运行

（1）安装检查：检查HPD是否安装平稳；检查HPD的接线是否牢固；

（2）接线相序检查：接入A、B、C、N必须正确，PE必须要接地，错相会造成HPD不能正常运行！检查主电路接线，确保HPD的相序与电网相序一致。

（3）开机启动：工作做好以后按以下顺序进行操作：闭合连接HPD的断路器；通电，HPD开始工作。
